Tinnsjø Tunnel, Norwegen

Zwei Tunnel in Tinnsjo im Süden Norwegens mit GTLED-Leuchten von THORN neu ausgestattet

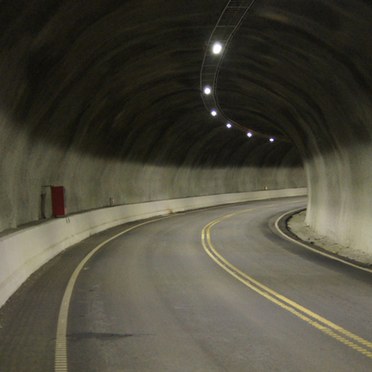

Zwei Tunnel in Tinnsjo im Süden Norwegens sind mit GTLED-Leuchten von THORN neu ausgestattet worden. Im Jahre 1992 wurden die bewährten, auf der Leuchtstofftechnologie basierten Gotthard-Leuchten in den Tunneln installiert. Mit der Entwicklung effizienterer Technologien, welche für eine wesentliche bessere Lichtqualität sorgen, wurden die beiden Tunnel zum ersten Tunnelprojekt von THORN in Norwegen, das mit LED-Leuchten komplett saniert und aufgewertet wurde.

In Zusammenarbeit mit dem Elektroplanungsbüro Otera wurden für die Allgemeinbeleuchtung LED-Leuchten à 75 Watt ausgewählt, die mit einem Leuchtenabstand von 12,85 Metern montiert wurden. In den Eingangs- und Übergangsbereichen wurden konventionelle Leuchten mit Hochdruck-Natriumdampflampen und einer Gegenlichtoptik verwendet. Die Lichtplanung wurde von THORN ausgeführt. Eingesetzt wurde eine Kombination von Hochdruck-Natriumdampflampen à 400 Watt, 150 Watt und 70 Watt, die den Anforderungen für die Straßenbeleuchtung in Norwegen entsprechen. Die Leuchten/Leuchtmittel gewähren einen nahtlosen Übergang aus dem Tageslicht in das Innere des Tunnels.

Bei Einbruch der Dunkelheit wird die Beleuchtung stufenweise reduziert: Die Hochdruck-Natriumdampflampen werden gruppenweise ausgeschaltet und danach werden die LED-Leuchten auf 50 Prozent gedimmt. Die LED-Leuchten sind von zehn bis 100 Prozent stufenlos dimmbar. Die Regelung erfolgt über DALI, ein Protokoll zur Steuerung von lichttechnischen Betriebsgeräten, das mit der LED-Technik besonders gut funktioniert.

Der Tunnel ist auch für Fußgänger und Radfahrer genehmigt: Das bedeutet genaue Anforderungen mussten zur Gleichmäßigkeit des Lichts erzielt werden. Durch das Dimmen des Lichts in den Nachtstunden – anstatt jede zweite Leuchte komplett auszuschalten – wird diese geforderte Gleichmäßigkeit der Leuchtdichte im Tunnel erhalten. Im Vergleich zu den konventionellen, mit Leuchtstofflampen à 58 Watt bestückten Leuchten bieten die GTLED-Leuchten Tag und Nacht Energieeinsparungen von rund 40 Prozent.

Die Straßenbeleuchtung außerhalb der Tunnel wurde ebenfalls von THORN geliefert. Die Straßenleuchte Civic, die mit einer Quecksilberdampfhochdrucklampe à 250 Watt bestückt ist und automatisch zwischen 22 Uhr und 5 Uhr auf 50 Prozent gedimmt wird, wurde für diese Anwendung ausgewählt. Jede Leuchte ist mit Photozellen ausgestattet, welche die Lichtverhältnisse zum Sonnenaufgang/-untergang erfasst und danach berechnet, wenn der Dimmvorgang aktiviert werden soll. Dazu sind keine externen Signale notwendig. Diese Lösung wird für Straßen in Norwegen häufig eingesetzt. Falls erforderlich kann die Dimmphase vom Schaltschrank aus über eine Ein-/Aus-Sequenz neu programmiert werden.

Projektleiter Hans Øien: „Wir konnten aus den Berechnungen ersehen, dass es hier um eine großartige Lösung ging, aber das Resultat spricht für sich selbst. Diese Art von Gleichmäßigkeit praktisch ohne Blendung zu erlangen, ist einfach ausgezeichnet. Es zeigt das wirkliche Potenzial von intelligent entwickelten LED-Leuchten in Tunneln – wir hätten dieses nie bei der Anzahl von Leuchten mit konventionellen Leuchtmitteln geschafft. Und wenn man bedenkt, wie lange diese Leuchten auch noch halten, bedeutet das für uns auch geringere Wartungskosten. Ich bin überzeugt, dass viele Straßenverkehrsbehörden weltweit diese Art von Lösung als sehr vorteilhaft bewerten werden“.

Daten auf einem Blick

• Im Vergleich zu den konventionellen, mit Leuchtstofflampen à 58 Watt bestückten Leuchten bieten GTLED-Leuchten Energieeinsparungen von rund 40 Prozent.
